Электроприводы

Приводы — устройства, обеспечивающие управление трубопроводной арматуры.

Управление осуществляется следующими способами:

• автоматическое (движение на арматуру передается от механического привода, а момент подачи командного сигнала на привод определяется приборами, входящими в состав системы автоматического управления технологическими процессами);
• ручное (движение на арматуру передается усилием оператора, действующим на маховик или рукоятку);
• механизированное (движение на арматуру передается от механического привода, а командный сигнал на привод подается оператором на основании показаний приборов или путем оценки сложившейся производственной ситуации).

Ниже приводится классификация и описание приводов арматуры, производимых на ОАО «РАЗ», их основных вспомогательных блоков и элементов защиты.

• Ручные приводы
• Электромоторные приводы- многооборотные- муфты ограничения крутящего момента- путевые выключатели

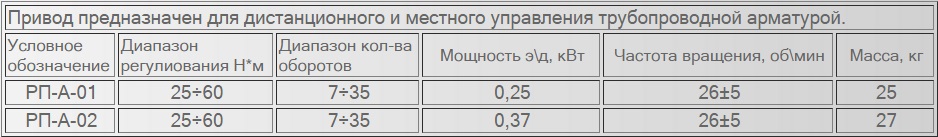

Электропривод с планетарным редуктором и роликовой муфтой тип «А»

Привод предназначен для дистанционного и местного управления трубопроводной арматурой.

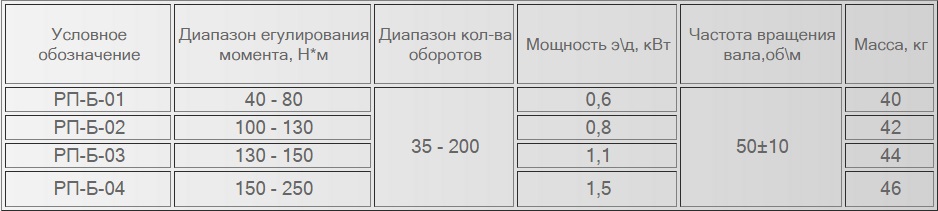

Электропривод с червячным редуктором с двухсторонней муфтой ограничения крутящего момента тип «Б»

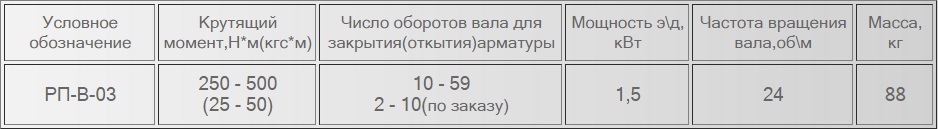

Электропривод с червячно-цилиндрическим редуктором с двухсторонней муфтой ограничения крутящего момента тип «В»

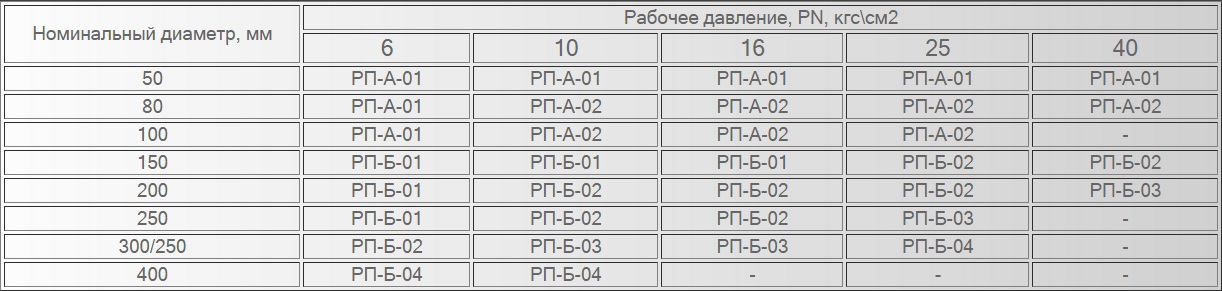

Таблица применяемости электроприводов для трубопроводной арматуры
